doorvoergaten

doorvoergaten worden gebruikt om alle lagen van een PCB met elkaar te verbinden

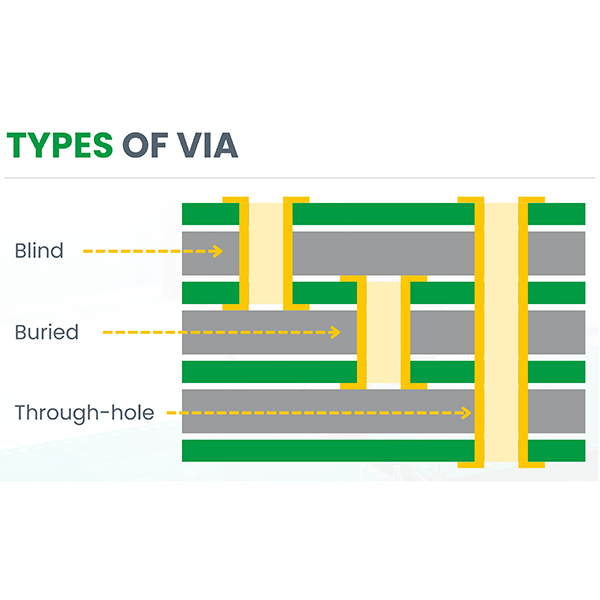

doorvoergaten zijn openingen die alle lagen van een PCB doorboren, met openingen aan beide uiteinden. Ze worden vaak gebruikt om schakelsporen over verschillende lagen te verbinden en om componentdraden in onder te brengen. Dit is een standaardtype opening in het traditionele PCB-ontwerp.

Beschrijving

GatenZijn een veel voorkomende gaatjesstructuur in printplaten. Ze verwijzen naar gaten die van de ene kant van de printplaat naar de andere kant doordringen en die gebruikt worden om geleidende sporen te verbinden tussen verschillende lagen van de printplaat en die ook dienen als bevestigingspunten voor componentkabels.

Belangrijkste kenmerken

  1. Dringt door alle lagen van de printplaat, van de bovenste laag tot de onderste laag, met beide uiteinden blootgesteld op het PCB-oppervlak. Het gat is volledig transparant.
  2. Wordt vaak gebruikt om geleidende sporen aan te sluiten tussen verschillende lagen van de printplaat en om componentkabels te monteren.
  3. Geproduceerd met behulp van volwassen processen, meestal mechanisch boren of laserboren gevolgd door metallisatie (galvaniseren) om elektrische continuïteit te bereiken.

Toepassingen

  1. Elektrische verbindingen tot stand brengen tussen PCB-lagen.
  2. Laat toe om traditionele componenten met doorlopende gaten (weerstanden, condensatoren, IC’s, enz.) te solderen door pinnen in de gaten te steken.
  3. Wijdverspreid gebruikt in verschillende types printplaten, vooral dubbelzijdige en meerlagige printplaten.

Voordelen

  1. Veilige verbindingen met stabiele en betrouwbare elektrische prestaties.
  2. Volwassen productieproces, lage kosten, geschikt voor massaproductie.
  3. Vergemakkelijkt handmatige assemblage en onderhoud.
