RF PCB voor hoogfrequente communicatietoepassingen

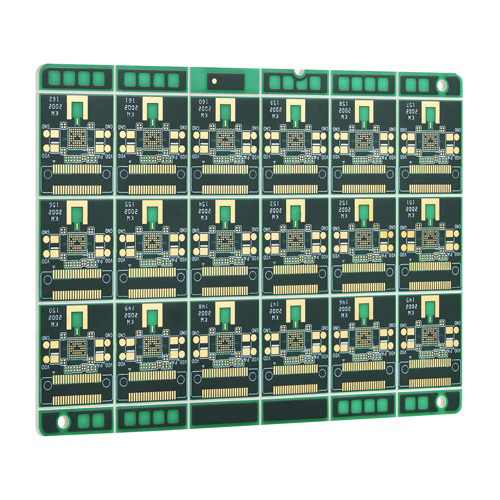

RF Printplaat (RF PCB, Radio Frequency Printed Circuit Board)

RF Printed Circuit Board (RF PCB, Radio Frequency Printed Circuit Board) is een type printplaat dat speciaal is ontworpen en vervaardigd voor RF-signalen, die meestal verwijzen naar hoogfrequente signalen van tientallen MHz tot tientallen GHz voor transmissie, verwerking en besturing. Vergeleken met standaard PCB’s stellen RF PCB’s strengere eisen aan de materiaalselectie, het structurele ontwerp en de fabricageprocessen, met als doel te zorgen voor weinig verlies, weinig overspraak, een hoge signaalintegriteit en uitstekende elektromagnetische compatibiliteit tijdens de overdracht van hoogfrequente signalen.

Belangrijkste kenmerken

• Ontwerp met meerdere lagenstructuur:Maakt gebruik van een 8-laagse interconnectiestructuur met hoge dichtheid om te voldoen aan de gelaagde transmissie- en afschermingsbehoeften van complexe RF-signalen, waardoor de signaalintegriteit wordt verbeterd.
• Standaard plaat- en koperdikte:Plaatdikte van 1,6 mm, met zowel binnenste als buitenste laag koperdikte van 1 oz, wat zorgt voor uitstekende geleiding en stroomvoerende capaciteit, geschikt voor RF hoge stroom en hoogfrequente signaaloverdracht.
• Precisieverwerkingsvermogen:Minimale gatdiameter van 0,3 mm, minimale lijnbreedte/afstand van 5 mm, ondersteuning voor zeer nauwkeurige en zeer dichte componentlay-outs, ideaal voor geminiaturiseerde en sterk geïntegreerde ontwerpen.
• Hoogwaardige oppervlakteafwerking:Voorzien van ENIG (Electroless Nickel Immersion Gold) oppervlaktebehandeling, die de soldeerbetrouwbaarheid en oxidatieweerstand verbetert en stabiele elektrische prestaties op lange termijn garandeert.
• Complexe hybride laminering:De moeilijkheidsgraad van het proces ligt in de hybride laminering van meerdere materialen, waardoor RF-prestaties en mechanische sterkte effectief in balans worden gebracht, geschikt voor diverse toepassingsscenario’s.
• Uitstekende signaalintegriteit:De meerlaagse structuur en het uiterst nauwkeurige proces zorgen samen voor een laag verlies en een lage overspraak voor RF-signalen, en voldoen aan de strenge vereisten voor transmissie met hoge frequenties.

Belangrijkste toepassingen

• NFC (Near Field Communication) apparaten
• Draadloze communicatiemodules
• RFID-systemen (radiofrequentie-identificatie)
• Slimme wearables en IoT-terminals
• RF-testinstrumenten met hoge precisie
• Andere RF elektronische producten die een hoge frequentie en betrouwbaarheid vereisen
