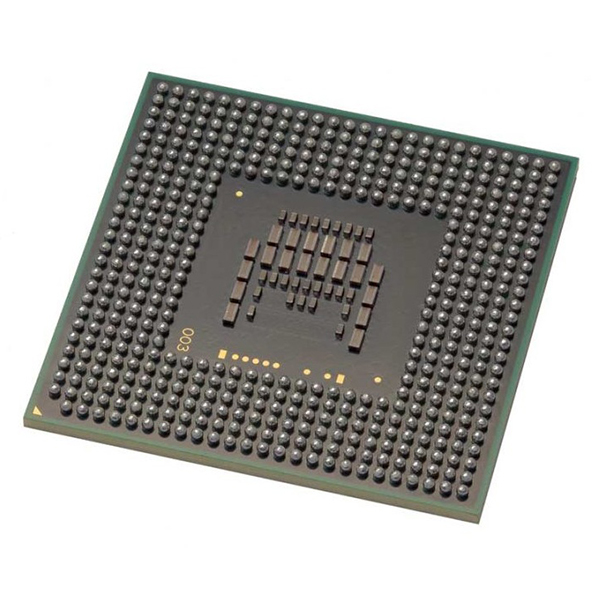

IC-substraat

IC-substraat voor het verbinden van chips met printplaten

IC-substraten dienen als uiterst precieze microschakelborden die chips verbinden met printplaten, en functioneren als onmisbare kritische componenten in moderne high-end chipverpakkingen en elektronische producten.

Beschrijving

IC-substraat, volledig bekend alsGeïntegreerd circuit substraatis een microschakelbord dat wordt gebruikt om chips van geïntegreerde schakelingen (IC) te dragen en te verbinden met printplaten (PCB). Het dient als brug tussen de chip en het moederbord, en is een onmisbaar belangrijk materiaal en structuur in geavanceerde verpakkingstechnologie.

Primaire functies van IC-substraat

  1. Ondersteunt en beschermt de chip:Draagt fysiek de chip en beschermt tegen schade.
  2. Elektrische verbinding:Verbindt IC-chippennen (of soldeerbolletjes) met het PCB via microfijne sporen, waardoor signaal- en stroomoverdracht mogelijk is.
  3. Thermisch beheer:Helpt bij het afvoeren van warmte van de chip om de bedrijfstemperatuur te behouden.
  4. Verpakking met hoge dichtheid mogelijk maken:Ondersteunt high-density, high-performance verpakkingsmethoden zoals BGA, CSP en FC.

Soorten IC-substraten

  1. BT-substraten:Voornamelijk samengesteld uit BT-hars, geschikt voor de meeste universele IC-verpakkingen.
  2. ABF substraten:Gebruikt ABF (Ajinomoto Build-up Film) materiaal, ideaal voor high-density, high-speed chipverpakking zoals high-end CPU’s, GPU’s en netwerkchips.
  3. Keramische substraten:Gebruikt in ultrahoogfrequente, zeer betrouwbare toepassingen zoals de ruimtevaart en militaire sectoren.

Verschillen tussen IC-substraten en traditionele PCB’s

  1. Heeft fijnere sporen, meer lagen, kleinere via-openingen en complexere fabricageprocessen.
  2. Ondersteunt hogere I/O-dichtheid en strengere eisen voor signaalintegriteit.
