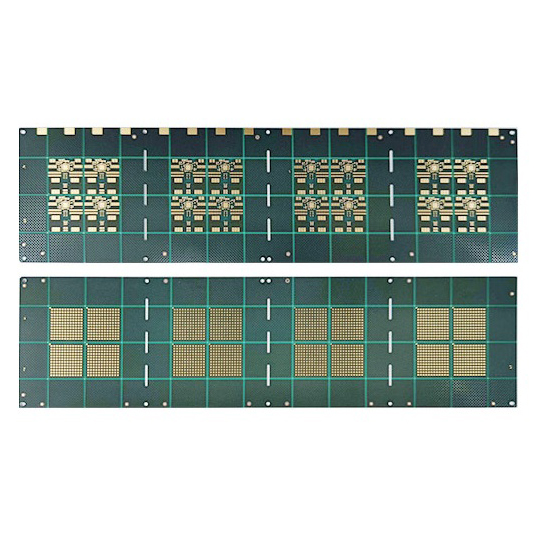

SLP zit tussen standaard PCB’s en geavanceerde IC-substraten in

Substraat-achtige PCB’s Overzicht

Substraat-achtige PCB’s vertegenwoordigen een high-end printplaatproduct dat zich tussen traditionele PCB’s (printplaten) en IC-substraten (verpakkingssubstraten voor geïntegreerde schakelingen) bevindt. Ze combineren de kostenvoordelen van conventionele printplaatfabricageprocessen met selecte hoge dichtheid, hoge-precisie eigenschappen van IC-substraten en zijn voornamelijk bedoeld voor producten die een hoge integratie, fijne sporen en meerlagige structuren vereisen.

Belangrijkste kenmerken

• Fijne lijnbreedte en pitch:Bereikt meestal 30/30 μm of fijner, veel meer dan traditionele PCB’s (meestal 50/50 μm of grover).
• Interconnectie van hoge dichtheid met meerdere lagen:Maakt gebruik van IC-substraatachtige lamineerprocessen om grotere lagenaantallen en interconnecties met hoge dichtheid te ondersteunen.
• Kosten-prestatiebalans:De productieprocessen en -kosten zijn lager dan die van IC-substraten maar hoger dan die van standaard PCB’s, waardoor wordt voldaan aan de eisen van high-end consumentenelektronica (bijv. moederborden voor smartphones, cameramodules).

Toepassingsgebieden

Op grote schaal gebruikt in smartphones, draagbare apparaten, snelle communicatieapparatuur en andere kostengevoelige producten die een hoge dichtheid en hoge prestaties vereisen.
