PCB-productie OAM-schakelmodule

PCB-productie van OAM-schakelmodule voor AI- en HPC-systemen

OAM switch module printplaatvervaardiging is een kerntechnologie op het gebied van high-performance computing (HPC) en kunstmatige intelligentie (AI) servers. OAM is een open standaard AI-accelerator kaartpakket gepromoot door het Open Compute Project (OCP), en wordt veel gebruikt in grootschalige datacenters voor AI-training, inferentie en andere scenario’s.

Beschrijving

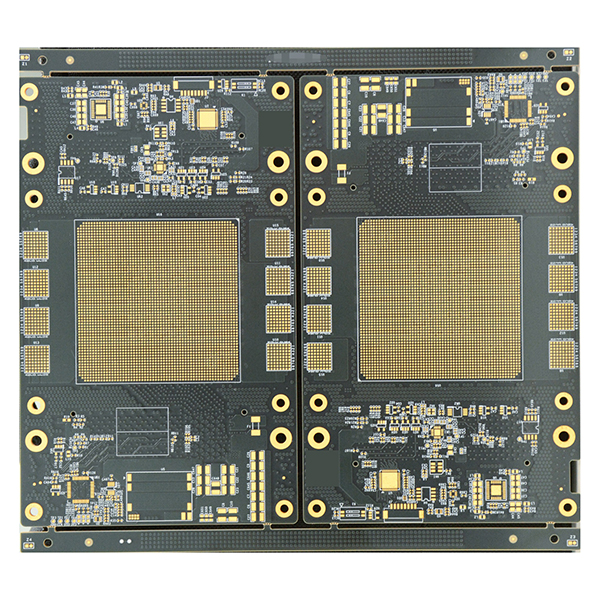

OAM Switch Module Board PCB Fabricage

OAM switch module board PCB fabricage voorziet deze systemen van een basis voor hoge bandbreedte, lage latency data-interconnectie, waardoor het een vitaal onderdeel is voor het implementeren van moderne AI-infrastructuur.

Belangrijkste kenmerken van OAM Switch Module Board PCB Fabrication

  • Snelle interconnectie en gegevensuitwisseling:Integreert snelle switchchips zoals PCIe-switch en NVSwitch, waardoor een snelle interconnectie mogelijk is tussen meerdere OAM-versnellingskaarten en tussen de kaarten en de host CPU.
  • Modulariteit en schaalbaarheid:Ondersteunt parallelle inzet van verschillende OAM-versnellingskaarten, waardoor het eenvoudiger wordt om de rekenkracht van het systeem naar behoefte te schalen.
  • Compatibel met meerdere protocollen:Compatibel met meerdere high-speed interconnectieprotocollen zoals PCIe, NVLink en CXL, waardoor wordt voldaan aan de vereisten van verschillende AI-acceleratiescenario’s.
  • Uniform beheer en uniforme voeding:Biedt uniforme interfaces voor stroomdistributie, bewaking en beheer voor OAM-versnellingskaarten, waardoor een langdurige stabiele werking van het systeem wordt gegarandeerd.
  • Zeer nauwkeurig productieproces:PCB-ontwerpen hebben meestal ongeveer 18 lagen, met een boordiameter van 0,2 mm, waarbij geavanceerde technieken worden gebruikt zoals terugboren, harspluggen en POFV. Er zijn strenge coplanariteitseisen bij BGA-posities om de kwaliteit van het solderen van chipverpakkingen te garanderen.
  • Toepassing van hoogwaardige materialen:Gebruikt materialen met zeer laag verlies en hoger, high-speed inkt en bruinoxideprocessen met laag profiel. Sommige producten gebruiken binnenste koperfoliedikte van 3OZ of meer om signaalintegriteit en hoge stroomvoerende capaciteit te garanderen.

Belangrijkste toepassingen

  • Grote AI-servers (zoals NVIDIA HGX-platforms), AI-acceleratorchassis, supercomputingcentra en andere AI-clustersystemen met hoge dichtheid.
  • Grote AI-modeltrainings-, inferentie-, wetenschappelijke reken- en cloud computing-platforms.
  • Verschillende krachtige AI-toepassingsscenario’s zoals beeldherkenning, verwerking van natuurlijke taal en machinaal leren.
