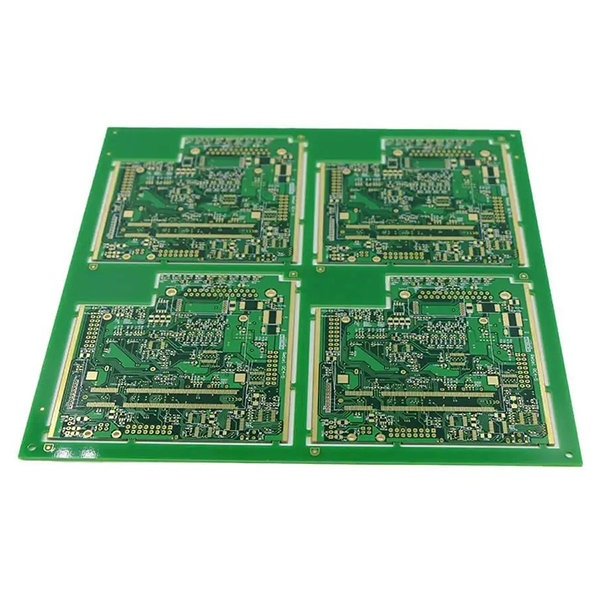

hybride PCB

hybride PCB betekent dat gemengde gelamineerde printplaat

Hybride gelamineerde printplaten vormen een geavanceerde structurele PCB-oplossing met een evenwicht tussen hoge prestaties en kosteneffectiviteit, ideaal voor elektronische producten die meerdere mogelijkheden vereisen, zoals hoge frequentie, hoge snelheid en hoge temperatuurbestendigheid.

Beschrijving

Hybride PCB (Gemengde gelamineerde PCB)

Hybride PCB (Mixed Laminate PCB) verwijst naar een meerlagige printplaat die wordt gevormd door twee of meer verschillende soorten substraten, zoals FR4, PTFE, keramiek of hoogfrequent materialen, naar behoefte op een enkele printplaat (PCB) te lamineren. Deze printplaat combineert de voordelen van meerdere materialen en brengt de prestaties van hoogfrequente/snelle signaaloverdracht in balans met uitstekende mechanische sterkte en kostenbeheersing.

Belangrijkste kenmerken

  1. Materiaaldiversiteit:Veel voorkomende combinaties zijn FR4 + hoogfrequent materialen, FR4 + keramiek, FR4 + PI, enz.
  2. Complementariteit van prestaties:Maakt specifieke lagen voor hoogfrequent/verliesarm gebruik mogelijk, terwijl andere lagen voor hoge sterkte/lage kosten zorgen.
  3. Brede toepassing:Op grote schaal gebruikt in radar, antennes, RF, 5G communicatie, auto-elektronica, ruimtevaart en andere gebieden.

Toepassingsscenario’s

  1. Hoogfrequente/snelle signaallagen gebruiken hoogfrequente materialen, terwijl andere lagen gebruikmaken van conventionele materialen zoals FR4, waarbij prestaties en kosten in balans zijn.
  2. Voedings- en signaallagen maken gebruik van materialen met verschillende diëlektrische constanten en thermische uitzettingscoëfficiënten om de betrouwbaarheid te verbeteren.

Voordelen en uitdagingen

  1. Voordelen:Verbetert de algemene PCB-prestaties, optimaliseert de kosten en is geschikt voor complexe circuitvereisten.
  2. Uitdagingen:Complexe fabricageprocessen vereisen een hoge precisie in lamineren, verlijmen tussen lagen en afstemmen op de thermische uitzettingscoëfficiënt.
