Snelle PCB-oplossing voor ultrasnelle datatransmissie

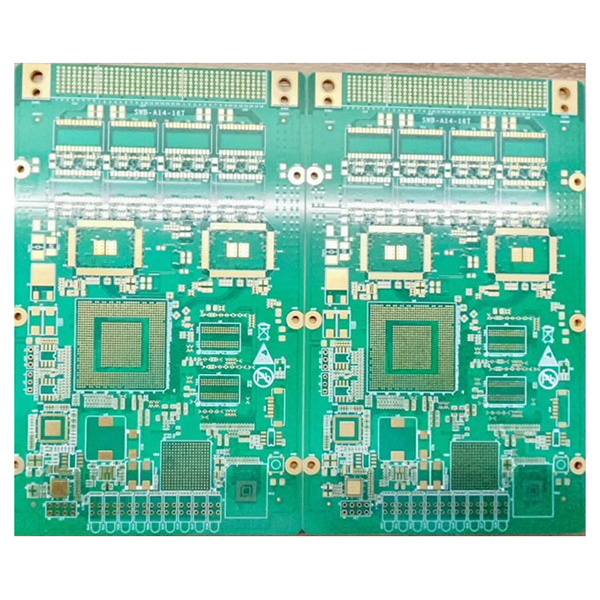

Hoge-snelheidsplaat (High-Speed PCB, Hoge-snelheidsplaat)

High-Speed Board (hogesnelheidsprintplaat, hogesnelheidsprintplaat) verwijst naar een printplaat (PCB) die speciaal is ontworpen en vervaardigd voor signaaloverdracht met hoge snelheid. Hoge-snelheidsborden zijn geoptimaliseerd op het gebied van structuur, materialen en processen om signaalintegriteit, elektromagnetische compatibiliteit en betrouwbaarheid te garanderen in omgevingen met hoge frequenties, grote bandbreedte en hoge snelheid datatransmissie.

Belangrijkste kenmerken

• Ontwerp met een hoog aantal lagen:Maakt gebruik van een 18-laagse interconnectiestructuur met hoge dichtheid, die complexe high-speed signaaloverdracht en multifunctionele integratie ondersteunt om te voldoen aan geavanceerde elektronische systeemontwerpbehoeften.
• Ultrahoog aspectratiovermogen:Met een voltooide plaatdikte van 4,0 mm, een minimale gatdiameter van 0,20 mm en een aspectratio tot 20:1 is het geschikt voor toepassingen die een hoge betrouwbaarheid en een hoge stroombelasting vereisen.
• Hoogwaardig substraat:Gebruikt Panasonic M6 hoogwaardig materiaal, met laag verlies en uitstekende diëlektrische eigenschappen voor een stabiele signaaloverdracht met hoge snelheid.
• Nauwkeurige impedantieregeling:Hoge nauwkeurigheid in karakteristieke impedantieregeling, ±7,5% voor ≤50Ω en ±5% voor &gt.50Ω, voor een hoge-snelheid signaalintegriteit en compatibiliteit met diverse high-speed interfaces.
• Geavanceerde doorboortechnologie:Maakt gebruik van tweezijdige backdrilling, met een stublengte van minder dan 0,08 mm, waardoor signaaloverspraak en -reflectie effectief worden verminderd en de signaalintegriteit wordt verbeterd.
• In hars geplugde via-technologie:Maakt gebruik van met hars gevuld via-proces om de isolatie en mechanische sterkte binnen vias te verbeteren, geschikt voor routing met hoge dichtheid en BGA-verpakkingsontwerpen.
• Ultrasnelle overdrachtscapaciteit:Ondersteunt gegevenstransmissiesnelheden tot 64Gbps, om te voldoen aan toekomstige behoeften voor hogesnelheidsinterconnectie en grote bandbreedte.

Belangrijkste toepassingen

• 5G-basisstations en snelle communicatieapparatuur.
• Datacenter-hogesnelheidsschakelaars en -routers.
• Server moederborden en opslagapparaten met hoge prestaties.
• Signaalverwerking en testinstrumenten met hoge snelheid.
• High-end netwerkapparaten en elektronische systemen met strenge eisen voor hoge snelheid en hoge betrouwbaarheid.
