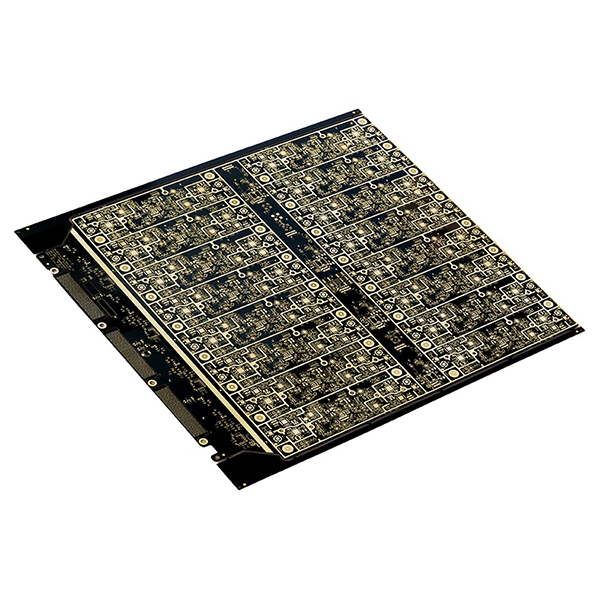

hoge frequentie 5G actieve antenne printplaat

hoogfrequente 5G actieve antenne printplaat

De hoogfrequente 5G actieve antenne printplaat is speciaal ontworpen voor de volgende generatie communicatie basisstations en high-end draadloze apparaten, en voldoet aan de hoge eisen voor hoge datasnelheden, grote bandbreedte en hoge betrouwbaarheid.

Beschrijving

Belangrijkste functies

  • Rijke Laagstructuur:Maakt gebruik van een interconnectiestructuur met een hoge dichtheid van 22 lagen (22L) om complexe RF-signaaloverdracht te ondersteunen en te voldoen aan de strenge eisen voor signaalintegriteit en isolatie in 5G-toepassingen met hoge frequentie.
  • Hoogwaardige materialen:Gebruikt Doosan DS-7409DV HVLP hoogfrequente materialen met laag verlies om uitstekende diëlektrische eigenschappen en laag insertieverlies te garanderen in hoogfrequente toepassingen.
  • Meervoudig lamineerproces:Maakt gebruik van een lamineerproces in twee stappen om de verbindingssterkte tussen de lagen en de betrouwbaarheid van het eindproduct aanzienlijk te verbeteren, waardoor het geschikt is voor de complexe processen die vereist zijn voor meerlagige printplaten.
  • Complex ontwerp voor doorboren:Voorzien van 11 backdrill strips om de signaalroutering te optimaliseren, parasitaire effecten en signaalinterferentie te verminderen en de signaalintegriteit op hoge snelheid te verbeteren.
  • VIPPO-technologie:Bevat VIPPO-technologie (Via In Pad Plated Over) voor hogere bedradingsdichtheid en superieure elektrische prestaties, ter ondersteuning van miniaturisatie en hoge integratietrends.
  • Geïntegreerde koperen blokken:Integreert 22 koperblokken in de printplaat om de lokale warmteafvoer te verbeteren en het thermisch beheer voor actieve componenten met hoog vermogen te verbeteren.
  • Meervoudige impedantieregeling:Ondersteunt 10 verschillende impedantieontwerpen voor zowel single-ended als differentiële signaaloverdracht, om te voldoen aan de verschillende impedantieaanpassingsbehoeften van RF-apparaten.
  • Geavanceerde Via Filling-technologie:Maakt gebruik van galvanische via-vultechnieken onder hoge en lage druk om de kwaliteit van de metaalvulling in vias te verbeteren, waardoor een grotere elektrische en mechanische betrouwbaarheid wordt bereikt.

Belangrijkste toepassingen

  • 5G-basisstation actieve antennes (AAU/AAU Massive MIMO).
  • RF-modules en zendontvangers voor hoge frequenties.
  • Antenne-arrays met hoge dichtheid in draadloze communicatiesystemen.
  • RF front-end modules met hoog vermogen.
  • Hoogwaardige communicatieapparatuur die een hoge frequentie, laag verlies en superieure warmteafvoer vereist.
