PCB met hoge interconnectiedichtheid

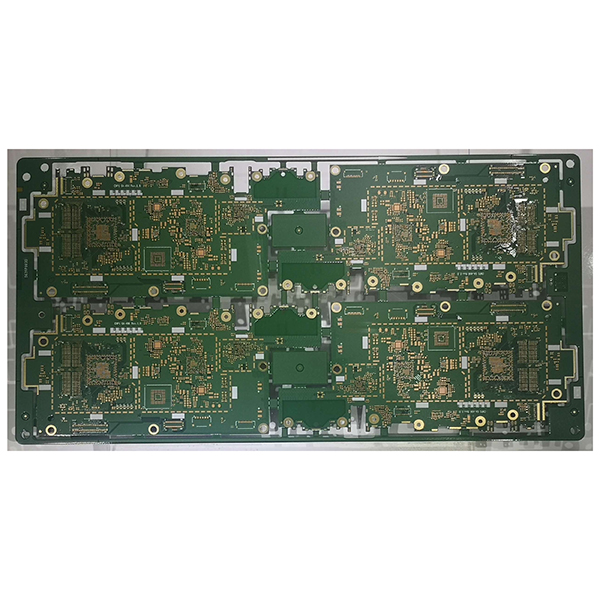

PCB met hoge interconnectiedichtheid voor mobiele en IoT-apparaten

HDI-printplaten bereiken een hoge routeringsdichtheid en miniaturisatie door middel van technologieën zoals micro blind vias en buried vias, waardoor ze een onmisbaar PCB-type zijn voor moderne high-end elektronische producten.

Beschrijving

HDI-boardsofHigh-Density Interconnect boardszijn printplaten die een hoge routeringsdichtheid bereiken door middel van micro-lijnbreedten, micro-lijnafstanden en micro-via technologie. HDI-printplaten zijn een veelgebruikt high-end PCB-type dat wordt gebruikt in moderne elektronische producten zoals smartphones, tablets en high-end servers.

Belangrijkste kenmerken van HDI-borden

  1. Hoge freesdichtheid:Lijnbreedtes en tussenruimtes meestal onder 100 µm (4 mil), wat strakkere routing en kleinere tussenruimtes tussen componenten mogelijk maakt.
  2. Microvia technologie:Uitgebreid gebruik van micro blind vias en buried vias gevormd door laserboringen om de interlayer interconnectie efficiënter te maken.
  3. Meerlagige structuur:Meestal meerlagige borden (4-lagig, 6-lagig, 8-lagig of hoger) die complexe circuitontwerpen ondersteunen.
  4. Dun en compact ontwerp:Maakt de ontwikkeling van lichtere, dunnere, kortere en kleinere elektronische producten mogelijk.

Voordelen van HDI-borden

  1. Ondersteunt high-density, high-performance chipverpakking zoals BGA, CSP en QFP.
  2. Verbetert de signaalintegriteit en betrouwbaarheid aanzienlijk en vermindert signaalvertraging en overspraak.
  3. Maakt kleinere productafmetingen en een lager gewicht mogelijk.
  4. Ideaal voor elektronische producten die hoge snelheid, hoge frequentie en strenge signaalintegriteit vereisen.

Toepassingsgebieden van HDI-borden

  1. Smartphones, tablets, draagbare apparaten.
  2. Laptops, high-end moederborden.
  3. Automobielelektronica, medische apparatuur.
  4. Communicatiebasisstations, servers en andere high-end elektronische apparaten.
