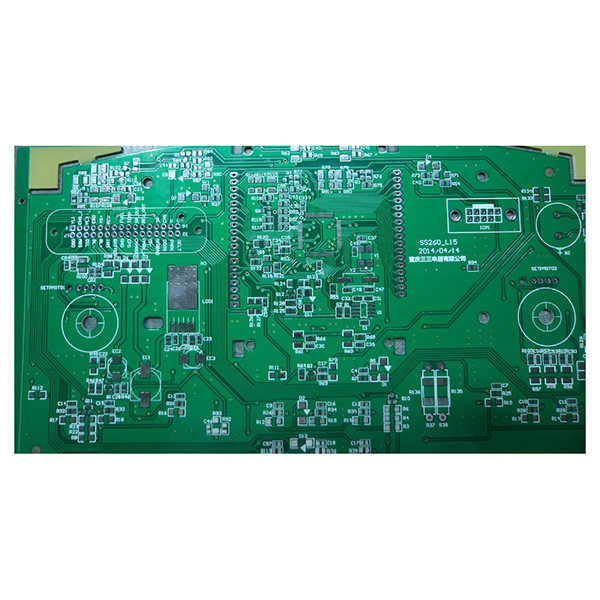

CEM-3 printplaten

Kenmerken en toepassingen van CEM-3 printplaten

CEM-3 is een soort samengesteld met koper bekleed laminaat. Zijn glasovergangstemperatuur, soldeerweerstand, afpelsterkte, waterabsorptie, elektrische doorslagsterkte, isolatieweerstand en UL-indicatoren voldoen allemaal aan de normen van FR-4. De verschillen zijn dat de buigsterkte van CEM-3 lager is dan die van FR-4 en dat de thermische uitzettingscoëfficiënt hoger is dan die van FR-4.

Beschrijving

CEM-3 samengesteld koperbekleed laminaat voor PCB’s

CEM-3 is een composiet koperbekleed laminaat dat gebruikt wordt voor printplaten (PCB’s). Het wordt gemaakt door alkalivrije glasvezeldoek en glasvezelmat te versterken met epoxyhars en vervolgens koperfolie op het oppervlak te drukken. De elektrische prestaties, hittebestendigheid en vlamvertraging van CEM-3 zijn in principe vergelijkbaar met die van FR-4, maar de mechanische sterkte is iets lager en de thermische uitzettingscoëfficiënt is iets hoger. De opmerkelijkste eigenschap van CEM-3 is dat zijn kern over het algemeen wit of lichtgrijs is, met een vlotte oppervlakte die gemakkelijk is te boren en te verwerken, makend tot het geschikt voor dubbelzijdige PCB productie. CEM-3 wordt veel gebruikt in elektronische producten die een evenwicht tussen prestaties en kosten vereisen, zoals huishoudelijke apparaten, instrumenten en meters, auto-elektronica, enz.

Hoofdlijnen van CEM-3

  • Elektrische eigenschappen zijn vergelijkbaar met FR-4.
  • Hoge betrouwbaarheid van PTH (geplateerd door gaten).
  • Vlotte oppervlakte, met de kern meestal wit of lichtgrijs.
  • Goede vlamvertraging en isolatie.
  • Gemakkelijk te boren en te bewerken.
  • Lagere kosten dan FR-4, met hoge kosteneffectiviteit.
  • Geschikt voor dubbelzijdige PCB productie.

Hoofdtoepassingen

  • Instrumenten en meters.
  • Informatietoestellen.
  • Automobielelektronica.
  • Automatische besturingen.
  • Spelconsoles.
  • Huishoudapparaten.
  • Communicatie-uitrusting.

Algemene specificaties

  • Basisdikte: 1,0 mm, 1,5 mm.
  • Dikte koper: 35μm.
  • Bordgrootte: 1044×1245mm.
  • Afwerking oppervlak: HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservative).
