ondergrondse leidingen

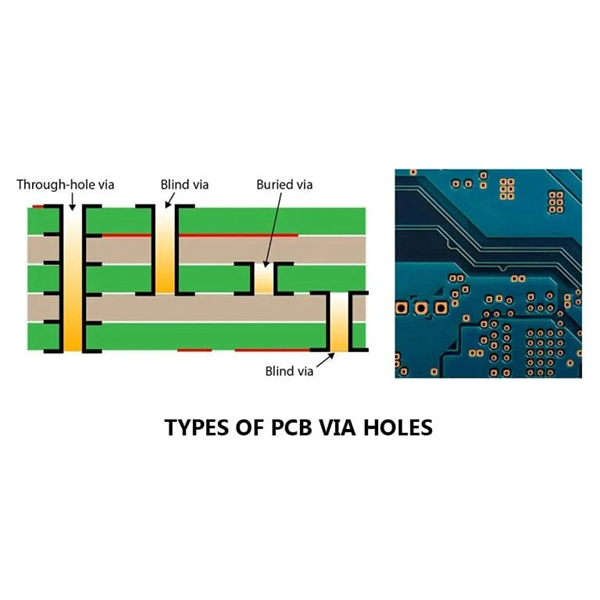

buried vias worden gebruikt om interne lagen van een printplaat te verbinden

buried vias zijn boorstructuren die enkel verschillende interne lagen van een printplaat verbinden, onzichtbaar vanaf het buitenoppervlak. Ze vormen een cruciale technische benadering voor het verbeteren van de routeringsdichtheid en -prestaties in meerlagige PCB’s.

Beschrijving

Ingegraven viaszijn een veel voorkomende speciale gaatjesstructuur in meerlagige printplaten. Ze bestaan enkel tussen de interne lagen van de printplaat en reiken niet tot het oppervlak van de printplaat. Met andere woorden, buried vias verbinden slechts twee of meer interne lagen binnen een meerlagige printplaat, zonder zichtbare openingen naar de buitenste laagoppervlakken.

Belangrijkste kenmerken van buried vias

  1. Verbindingsmethode:Verbindt alleen interne lagen met interne lagen. Geen zichtbare openingen naar buitenlagen.
  2. Visuele kenmerken:Ingebakken vias zijn onzichtbaar vanaf het buitenoppervlak van de PCB omdat ze volledig ingesloten zijn in het binnenste van de printplaat.
  3. Complexiteit van de productie:Het fabricageproces is ingewikkelder dan standaard doorvoergaten of blinde doorvoeringen, omdat er laag per laag geboord en geplateerd moet worden voordat de binnenlagen gelamineerd kunnen worden.

Toepassingen van ingegraven vias

  1. Verbetering van de printfreesdichtheid en behoud van oppervlaktelaagruimte.
  2. Voldoet aan de miniaturisatie- en prestatie-eisen voor hoogwaardige elektronica zoals servers, communicatieapparatuur en slimme terminals.
  3. Vaak gebruikt in HDI (High-Density Interconnect) printplaatontwerpen, gecombineerd met blinde vias en doorvoergaten om de ontwerpflexibiliteit te vergroten.
