Terugboren voor het verwijderen van overtollige koperen pilaren uit PCB-via’s

Terugboren is een proces waarbij overtollige koperen pilaren binnen vias in meerlagige PCB’s worden verwijderd. Het wordt veel gebruikt in elektronische productontwerpen met hoge snelheid en hoge frequentie om de signaalkwaliteit en de prestaties op printplaatniveau te verbeteren.

Beschrijving
Terugboren in printplatenis een fabricageproces dat wordt gebruikt voor printplaten met meerdere lagen. Het primaire doel is om overtollig koper te verwijderen binnen vias in snelle signaalsporen, waardoor de signaalintegriteit wordt verbeterd en signaaloverspraak en reflecties worden verminderd.

Definitie van terugboren

Tijdens de productie van PCB’s wordt mechanische boortechnologie gebruikt om vanaf één kant van de PCB te boren, waarbij ongewenst geleidend koper tussen bepaalde lagen binnen de doorgang wordt verwijderd. Dit proces behoudt alleen het noodzakelijke koper voor de verbinding. Het elimineert effectief blinde koperen pilaren, waardoor signaalreflectie en -verlies tijdens signaaloverdracht met hoge snelheid worden voorkomen.

Typische toepassingen van backdrilling

  1. Signaaloverdracht met hoge snelheid en hoge definitie, zoals in servers, switches en datacommunicatie.
  2. Meerlagige printplaten, meestal 8 lagen of meer, met een toenemende prevalentie bij hogere laagtellingen.
  3. PCB-ontwerpen met hoge snelheid die een betere signaalintegriteit en EMI-prestaties vereisen.

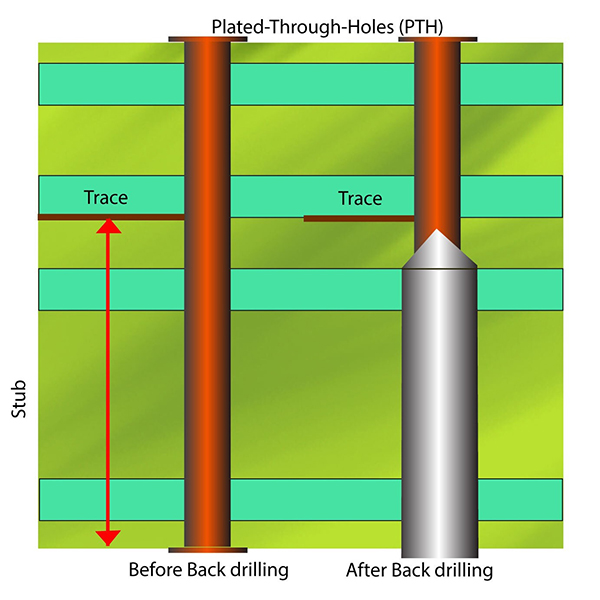

Principe van terugboren

  1. Bij printplaten met meerdere lagen verbinden vias meestal verschillende lagen. Wanneer signalen echter alleen tussen specifieke lagen moeten worden overgedragen, worden de resterende delen van de doorgang overtollige koperen pilaren.
  2. Deze overtollige koperpilaren veroorzaken signaalreflecties en overspraak, waardoor de signaalkwaliteit op hoge snelheid afneemt.
  3. Terugboren verwijdert het overtollige koper en behoudt alleen de noodzakelijke verbindingssegmenten om de signaalintegriteit te verbeteren.

Proceseigenschappen van terugboren

  1. Terugboorgaten zijn meestal iets groter in diameter dan de oorspronkelijke via.
  2. De diepte van het terugboren wordt strikt gecontroleerd om penetratie in de vereiste verbindingslagen te voorkomen.
  3. Terugboren wordt over het algemeen alleen toegepast op kritieke locaties voor hogesnelheidssignalen.

Voordelen van terugboren

  1. Vermindert signaalreflecties en overspraak aanzienlijk.
  2. Verbetert signaalintegriteit en transmissiesnelheden.
  3. Voldoet aan de ontwerpvereisten van circuits voor hogere frequenties.
