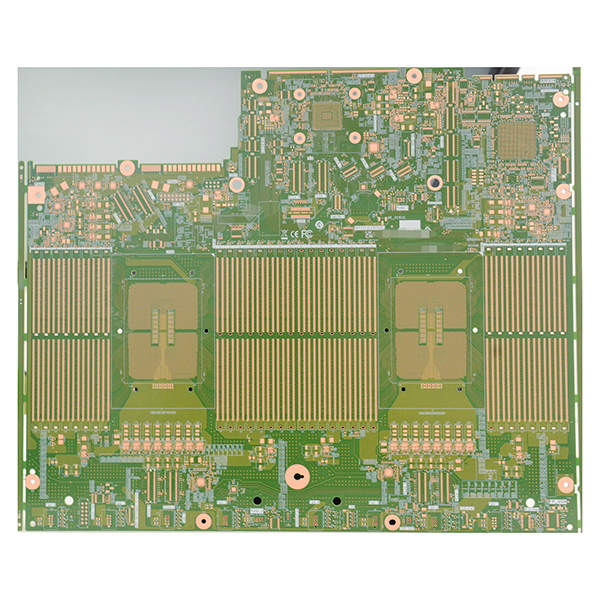

geavanceerde server PCB productie

geavanceerde server PCB productie en ontwerp oplossingen

Bij de productie van server-PCB’s gaat het meestal om 14 of meer lagen, met een hoge aspectratio, een gatdiameter van 0,2 mm, D+8mil backdrill-ontwerp en strenge eisen voor de uitlijning tussen lagen.

Beschrijving
De productie van printplaten voor servers stelt hoge eisen aan processen en materialen. Conventionele galvaniseerapparatuur kan niet langer voldoen aan de proces- en productie-efficiëntievereisten. Daarom wordt de pulse VCP galvaniseertechnologie gebruikt. Bovendien worden de PCB’s gemaakt met hogesnelheidsmaterialen en wordt plasma gebruikt om boorgruis te verwijderen na het boren om de kwaliteit van de gatwanden te garanderen. Er worden extreem hoge eisen gesteld aan de nauwkeurigheid van de lijnbreedte en afstandscontrole, dus worden er meestal LDI-belichtingsmachines en vacuüm-etslijnen gebruikt voor uiterst nauwkeurige patroonoverdracht, waardoor een strikte impedantieregeling wordt gegarandeerd. De maximale controlefrequentie voor insertieverlies kan oplopen tot 16 GHz en omdat de eisen voor signaal insertieverlies blijven toenemen, worden er steeds meer high-speed inkt en Low Profile browning processen gebruikt om de controle van insertieverlies verder te optimaliseren.

Belangrijkste kenmerken van Server PCB Fabricage

  • Ondersteunt 14 of meer hooglaagstructuren om te voldoen aan de behoeften van complexe servercircuitontwerpen.
  • Hoge aspectratio en minimale gatdiameter van 0,2 mm, geschikt voor interconnecties met hoge dichtheid.
  • Backdrill D+8mil ontwerp vermindert effectief signaalinterferentie en -verlies.
  • Gebruikt pulse VCP galvanisatie om de kwaliteit van het galvaniseren en de productie-efficiëntie te verbeteren.
  • Snelle materialen en plasmaboorpuinverwijdering garanderen de betrouwbaarheid van signaaloverdracht met hoge snelheid.
  • Nauwkeurige controle van de lijnbreedte/afstand, gecombineerd met LDI-belichting en vacuümetsen, garandeert impedantieconsistentie.
  • Maximale insertion loss controlefrequentie tot 16 GHz, ter ondersteuning van high-speed datatransmissievereisten.
  • Toepassing van high-speed inkt en Low Profile browning technologie zorgt voor een betere controle van het toevoegingsverlies.
  • Aanpasbare multilayer structuur, afmetingen en speciale eigenschappen volgens de behoeften van de klant.

Belangrijkste toepassingen

  • Diverse krachtige servermoederborden en uitbreidingskaarten.
  • Core processing modules voor datacenters en cloud computing platforms.
  • Hogesnelheidsschakelaars, routers en andere netwerkcommunicatieapparaten.
  • Krachtige opslagsystemen en RAID-controllerborden.
  • Branchespecifieke servers voor financiën, energie, gezondheidszorg en andere sectoren met hoge eisen op het gebied van gegevensverwerking.
  • Andere elektronische apparaten die een hoge betrouwbaarheid, hoge snelheid en hoge dichtheid vereisen.
