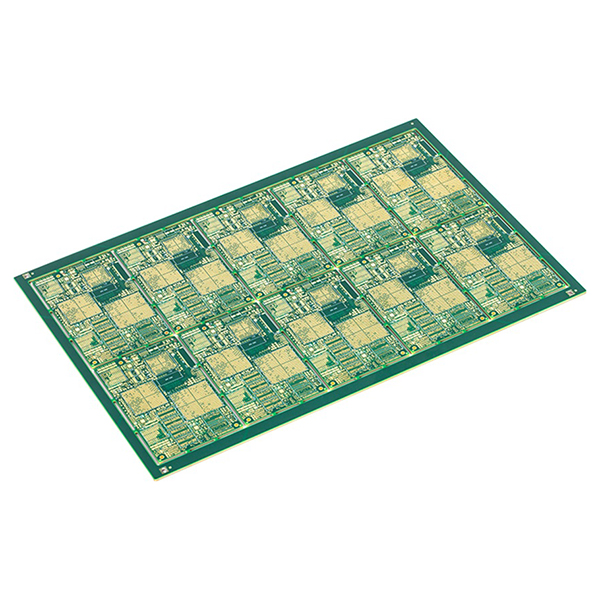

24-lagen HDI PCB van de tweede orde voor toepassingen met hoge dichtheid

Een printplaat met vierentwintig lagen (PCB)

Een printplaat met vierentwintig lagen (PCB) is een high-end meerlagige PCB die meestal wordt gebruikt in elektronische systemen die complexe schakelingen, routing met hoge dichtheid, zeer snelle signaaloverdracht en een hoge betrouwbaarheid vereisen.

Belangrijkste kenmerken van 24-laags PCB’s

• Ondersteunt ultrahoge dichtheid en complexe circuitroutering.
• Maakt gebruik van 2e-orde HDI-technologie met gestapelde en verspringende blinde of ingegraven vias.
• Uitstekende signaalintegriteit en EMI/EMC-prestaties.
• Nauwkeurige impedantieregeling en geoptimaliseerd stroomverdelingsnetwerk.
• Geschikt voor hoge snelheid, hoge frequentie en multi-chip integratieontwerpen.
• Voldoet aan de vereisten voor montage van componenten op grote schaal met hoge betrouwbaarheid.
• Meerdere lagen bieden voldoende routeringsruimte voor extreem complexe circuitontwerpen en ultradichte componentlay-outs.
• Superieure elektrische prestaties: de meerlagige structuur helpt de signaal- en stroomintegriteit te verbeteren en vermindert overspraak en ruis.
• Sterke EMI/EMC-controle: vergemakkelijkt het ontwerpen van elektromagnetische compatibiliteit, ideaal voor toepassingen met hoge snelheid en hoge frequentie.
• Ondersteunt geavanceerde processen zoals blind/buried vias en HDI, waardoor kleinere afmetingen en hogere integratie mogelijk zijn.

Voornaamste toepassingen van PCB’s met 24 lagen

• Krachtige servers en datacenterapparatuur.
• Netwerkcommunicatie en apparatuur voor basisstations.
• Elektronische systemen voor de ruimtevaart.
• Medische instrumenten en industriële automatisering.
• High-end computer- en communicatieterminals.

Belangrijkste specificaties

• Aantal lagen:24
• Materiaal:FR-4 (Tg180), VT-47
• Dikte printplaat:2,59±0,26mm
• Spoorbreedte/afstand:3,5/5,0mil
• Gat Diameter:0,25mm
• Afwerking oppervlak:ENIG (Onderdompelingsgoud)
