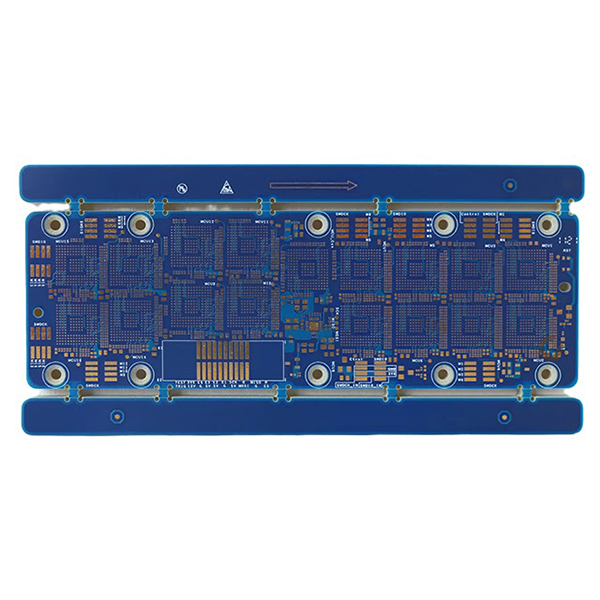

14-laag, 3-staps PCB van de halfgeleidertestraad productie

14-laag, 3-staps PCB van de Raad van de Halfgeleidertest Productie

14-laag, 3-staps PCB van de halfgeleidertestraad productie, met zijn hoge dichtheid, hoge precisie, en hoge betrouwbaarheid, wordt wijd gebruikt in divers geavanceerd halfgeleidertestmateriaal en dient als zeer belangrijke stichting om spaanderkwaliteit en prestaties te verzekeren.

Hoofdlijnen van 14-laag, 3-staps PCB van de Raad van de Halfgeleidertest Productie

• Multilayer high-density interconnectie:De 14-lagen structuur gecombineerd met 3-staps HDI-technologie ondersteunt complexe circuit lay-outs en multi-signaal isolatie, voldoen aan de eisen voor high-density en hoge snelheid signaaloverdracht.
• Precisieproductieproces:Maakt gebruik van high-end Shengyi S1000-2M materiaal, met verguld oppervlak, minimale gatdiameter van 0,5 mm en minimaal spoor/ruimte van 4/4 mm, geschikt voor fine-pitch en hoge precisie testbehoeften.
• Hoge betrouwbaarheid en signaalintegriteit:Geavanceerde begraven/blinde via-technologie en verbindingen tussen de lagen verbeteren de signaalintegriteit en het vermogen tegen interferentie aanzienlijk, waardoor nauwkeurige testgegevens gegarandeerd worden.
• Uitstekende materialen en vakmanschap:Bestand tegen hoge temperaturen en corrosie, geschikt voor langdurige en complexe testomgevingen.
• Flexibel ontwerp en maatwerk:Ondersteunt verschillende testinterfaces en aangepaste ontwerpen, waardoor integratie in verschillende testsystemen eenvoudiger wordt.

Inleiding aan de 14-laag, 3-staps Raad van de Halfgeleidertest

• 14 lagen:Verwijst naar 14 geleidende lagen binnenin de PCB, waardoor complexe circuitverbindingen en signaalisolatie mogelijk worden door het stapelen van meerdere lagen, geschikt voor signaalvereisten met hoge dichtheid en hoge snelheid, en waardoor signaalintegriteit en elektromagnetische compatibiliteit worden bevorderd.
• 3 stappen:Verwijst gewoonlijk naar de “stappen” in HDI-technologie (High Density Interconnect) – drie laserboringen en drie lamineerprocessen, die fijnere begraven/blinde via-structuren ondersteunen voor flexibelere verbindingen en een hogere dichtheid, geschikt voor toepassingen met hoge snelheid/hoge frequentie.
• Printplaat voor halfgeleidertest:Speciaal gebruikt voor functies zoals spaanderfunctie het testen en het verouderen het testen, die hoge betrouwbaarheid, hoge precisie, en uitstekend vermogen van de signaaltransmissie vereisen.

Hoofdtoepassingen

• De systemen van de halfgeleidertest zoals de handlers van de spaandertest, ATE automatisch testmateriaal, sondekaarten, en ladingsraad.
• High-demand testscenario’s zoals IC-functie het testen, het verouderen het testen, en mislukkingsanalyse.
• Geschikt voor halfgeleider verpakking en het testen en onderzoek en ontwikkelingsgebieden met vereisten voor hoge frequentie, hoge snelheid, hoge precisie, en hoge betrouwbaarheid.
