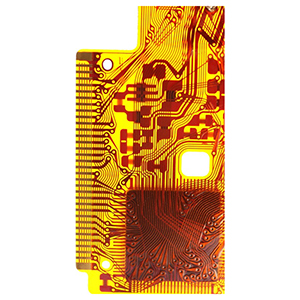

materiaalselectie voor flexibele circuits met hoge snelheid

Snelle flexibele circuits, als belangrijk alternatief voor traditionele printplaten (PCB’s), worden veel gebruikt in scenario’s die ruimtelijke flexibiliteit en dynamische buiging vereisen vanwege hun uitstekende vervormbaarheid tijdens installatie en gedurende hun levensduur.

In toepassingen voor signaaloverdracht met hoge snelheid hebben flexibele circuits echter vaak te maken met prestatievermindering, wat ontwerpers ertoe heeft aangezet om verder te innoveren op het gebied van materiaalselectie en structureel ontwerp voor flexibele circuits.

Elektrische prestaties van flexibele circuits

1. De elektrische prestaties van flexibele circuits worden beïnvloed door meerdere factoren. Ten eerste is de thermische uitzettingscoëfficiënt (CTE) een belangrijke parameter waarmee bij het ontwerp zorgvuldig rekening moet worden gehouden. Vergeleken met meerlagige stijve PCB’s hebben flexibele circuits hogere CTE-waarden door een gebrek aan structurele bescherming, waardoor ze gevoeliger zijn voor prestatiefluctuaties veroorzaakt door thermische uitzetting en inkrimping. Bovendien heeft het basismateriaal van flexibele circuits de neiging om vocht te absorberen, waardoor niet alleen de thermische geleidbaarheid afneemt, maar ook de CTE verder toeneemt, wat resulteert in een lagere algehele geleidbaarheid.
2. Om de elektrische prestaties in hogesnelheidstoepassingen te verbeteren, wordt LCP (liquid crystal polymer) beschouwd als een van de beste substraatmaterialen. LCP heeft een lage vochtabsorptie, een lage CTE en uitstekende eigenschappen voor hoge frequenties. Het presteert uitstekend in hoge-snelheid PCB en rigid-flex board ontwerpen, waardoor de stabiliteit van het circuit en de signaalintegriteit effectief worden verbeterd.

Circuitintegratie en elektrische optimalisatie

1. Het integreren van flexibele circuits met starre circuits is een technische uitdaging. Door flexibele circuits op de juiste manier te verbinden met PCB’s kan de spanning op het circuit effectief worden verminderd en kunnen problemen veroorzaakt door thermische uitzetting worden geminimaliseerd. Tegelijkertijd kan het gebruik van flexibele inkapseling, diëlektrische films, deklagen of kleeflagen als buffers de elektrische verbindingen verder optimaliseren en de geleiding verbeteren. Deze materialen zijn niet alleen goed vervormbaar, maar helpen ook de spanning op belangrijke punten te verdelen, waardoor de algehele betrouwbaarheid verbetert.
2. Tijdens het ontwerp is het belangrijk om soldeerverbindingen niet te dicht bij buiggebieden te plaatsen om te voorkomen dat soldeerverbindingen falen door herhaaldelijk buigen. Bovendien kunnen te dicht op elkaar gestapelde sporen de flexibiliteit van het circuit verminderen, en nabewerkingsstappen zoals etsen en verkoperen kunnen ook lijm- en deklagen beschadigen, wat de circuitprestaties beïnvloedt.

Mechanische eigenschappen van flexibele schakelingen

De mechanische prestaties van flexibele schakelingen worden voornamelijk beperkt door hun CTE en de ontwikkeling van gelamineerde materialen zoals lijmen en connectoren. De toepassing van nieuwe lijmen en coverlay-materialen verbetert de mechanische sterkte en flexibiliteit van flexibele circuits aanzienlijk. Door het aantal starre verbindingspunten te verminderen, kunnen flexibele schakelingen een grotere mechanische vrijheid bereiken om meer complexe 3D lay-outs en dynamische omgevingen aan te kunnen.

Toepassingen en toekomstige ontwikkeling van flexibele schakelingen

Flexibele schakelingen worden op grote schaal gebruikt in hoogwaardige sectoren zoals de medische, auto- en ruimtevaartindustrie. Met de ontwikkeling van 3D printtechnologie worden het ontwerp en de productie van flexibele circuits steeds flexibeler en efficiënter. 3D-printen maakt niet alleen gelaagd printen van meerdere materialen mogelijk, maar maakt ook snelle prototypes van complexe structuren mogelijk, waardoor de afhankelijkheid van traditionele mechanische verwerking afneemt. In de toekomst kunnen flexibele circuits dynamische mazen en nieuwe materialen (zoals LCP en geavanceerde kleefstoffen en deklagen) integreren om de prestaties en aanpasbaarheid verder te verbeteren en zo te voldoen aan de behoeften van meer geavanceerde toepassingen.
